Messaggio  Robertone Gio 03 Mag 2012, 19:34

Clicca&leggi Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) 241161

Fra le cose interessanti, a parte le nuove forcelle 34 per tutti gli standard, e gli ammortizzatori, è, secondo me, le nuove boccole in polimero, che sostituiranno le attuali in metallo:

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) P5pb8002393

Molto meno attrito (dichiarano il 50% in meno) e possibilità di sostituzione anche sui "vecchi" ammortizzatori. Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) 241161
Robertone
Robertone
Capo Cazzaro
Capo Cazzaro

Messaggi : 8195
Data d'iscrizione : 22.09.09

Torna in alto Andare in basso

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Empty Re: Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero)

Messaggio  Jack Sparrow Ven 04 Mag 2012, 02:38

Robertone ha scritto:Clicca&leggi sottuttoio

Fra le cose interessanti, a parte le nuove forcelle 34 per tutti gli standard, e gli ammortizzatori, è, secondo me, le nuove boccole in polimero, che sostituiranno le attuali in metallo:

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) P5pb8002393

Molto meno attrito (dichiarano il 50% in meno) e possibilità di sostituzione anche sui "vecchi" ammortizzatori. sottuttoio

polimero che materiale è???

a robbè...boccole in plastica...ma stiamo scherzando... e cosa ci fai con tutto questo attrito in meno....
Jack Sparrow
Jack Sparrow
Fancazzista
Fancazzista

Messaggi : 1487
Data d'iscrizione : 28.04.10
Età : 38
Località : roma

Torna in alto Andare in basso

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Empty Re: Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero)

Messaggio  Robertone Ven 04 Mag 2012, 07:35

Jack Sparrow ha scritto:

polimero che materiale è???

a robbè...boccole in plastica...ma stiamo scherzando... e cosa ci fai con tutto questo attrito in meno....

Minor attrito = minor consumo, minor attrito = miglior lavoro dell'ammortizzatore, minor attrito = pressioni minori per contrastare le forze = sospensione piu' sensibile... che faccio... continuo ?

Con la plastica, come la chiami te, ce fanno, ad esempio, pure le guide delle catene di distribuzione di moto e macchine, oltre alle boccole di snodi carro di parecchie mtb, ed ultimamente, anche i ruotismi dei perni pedali flat... sottuttoio
Robertone
Robertone
Capo Cazzaro
Capo Cazzaro

Messaggi : 8195
Data d'iscrizione : 22.09.09

Torna in alto Andare in basso

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Empty Re: Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero)

Messaggio  Robertone Mar 20 Nov 2012, 20:17

Alur, per prima cosa, ovviamente, bisogna smontare l'ammortizzatore, dopodichè, una volta pulito, iniziamo a smontare i riduttori e le boccole.
Per smontare i riduttori, c'è bisogno del cosi' detto, maschio sinistro, cioè un utensile, fortemente conificato, che, stringe avvitandolo in senso antiorario, e piu' si stringe, piu' si pianta nel foro, essendo conico:

MONO

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0210

Estrattore (maschio sinistro)

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0211

Bloccare il mono, avvitare l'estrattore e, una volta "serrato", continuare ad avvitare e cominciare a tirare verso l'esterno:

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0212
Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0213

I riduttori, uno per parte, per occhiello, verrano via con una certa facilità:

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0214

Ripetere l'operzione per tutti e quattro i riduttori.
Ala fine, avremo il nostro mono, senza riduttori, ma con ancora le boccole DU inserite (quella specie di cilindretti color bronzo) visibili in foto:

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0215

Ora viene il bello: togliere le boccole DU.
Necessario per l'operazione, una morsa, una chiave a tubo per cricchetto da 16 o 17mm, abbastanza lunga da contenere la boccola, ed un estrattore, cioè un qualcosa che abbia una parte cilindrica che entri nell'occhiello, ma che abbia, poi, una ripresa di diametro compreso fra 14 e 15mm, cosi' che possa premere sulla boccola DU, e spingerla fuori dall'occhiello.
Io ho trovato una specie di prigioniero, esagonale, ma preciso come misure.
Da un lato, infili l'estrattore poggiandolo sul bordo della boccola DU, dall'altro metti la chiave in modo che la boccola, uscendo ci vada dentro.
Occhio, questa fase è la piu' delicata, ci vuole poco a rovinare l'ammortizzatore.
Si posiziona il tutto nella morsa, e si stringe, con cautela:

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0216

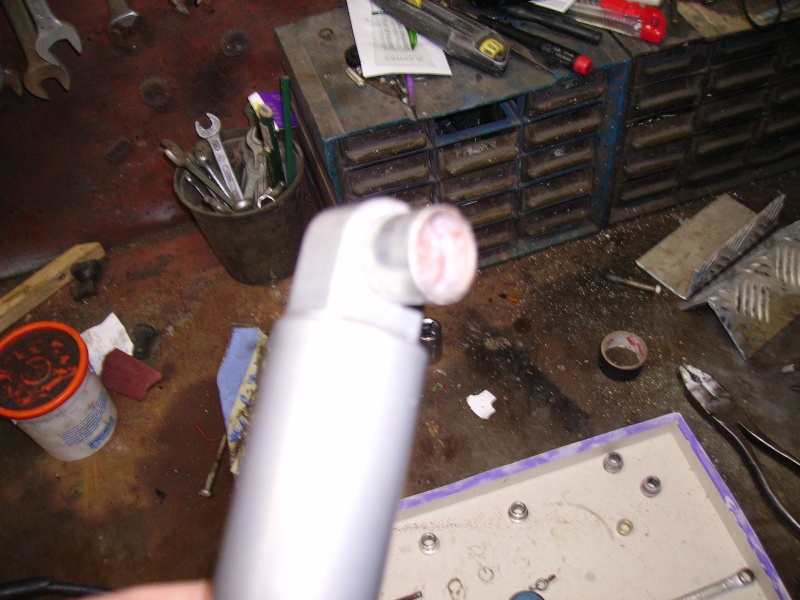

Dopo un "sinistro" stoc, la boccola, si sbloccherà, e comincerà ad uscire dall'altra parte, infilandosi nella chiave a tubo:

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0217

Ripetere l'operazione per l'altro occhiello del mono, e, alla fine, avremo l'ammortizzatore "nudo", con boccole DU, e riduttori in mano:

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0219

Prendete le nuove boccole in materiale polimerico (plasticaccia, come dice qualcuno):
Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0220
Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0221

Pulire bene gli occhielli del mono, ed inserire, a mano, le nuove boccole in plasticaccia, che saranno composte da due metà da inserire una per lato:

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Pict0222
Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) 20112010
Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) 20112011

Una volta inserite le boccole, andaranno messi i riduttori, con foro da 8mm o da 6mm, che avrete, opportunamente misurato prima dell'ordinazione, a seconda che la vostra bici utilizzi dei bulloni da 6mm o da 8mm per il montaggio del mono sul telaio.(Qui una pratica tabella per trovare il vostro telaio, se foste cosi' pigri da non aver voglia di misurare sia i bulloni, che la larghezza dei riduttori)
Nel mio caso, da 8mm.
Si inseriscono a mano anch'essi:

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) 20112012
Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) 20112013

Avete notato che ci sono dei piccoli o-ring ??
Ebbene vanno messi intorno ai riduttori neri di cui sopra, e spinti in una apposita scanalatura sul fianco delle boccole polimeriche, al fine di preservarle dall'ingresso di zozzeria varia.
Fatto cio', vanno inserite, infine, le due rondelle di plastica dura che andranno a pressare gli o-ring, ed a completare la superficie d'appoggio dei nuovi riduttori sul telaio della bici:

Qui', una rondella inserita, ed una no:
Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) 20112014

Alla fine dei giochi, il mono si presenterà cosi':

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) 20112015

E' pronto per essere rimontato, serrando l'hardware sul telaio alla coppia prescritta dal produttore della bici.

Il lavoro è semplice, ma biogna stare molto attenti alla fase di estrazione delle boccole DU: se non ve la sentite, fatelo fare da un meccanico, o presentatevi con qualche birra (preferibilmente nera Irlandese) da qualcuno che lo sappia fare sottuttoio

Scusate la qualità delle foto, ma le ultime, soprattutto, l'ho fatte col cellulare, dopo che m'era morta la fotocamera...

Per spegazioni e/o dubbi, a esposizio'. suka


Ultima modifica di Robertone il Mer 21 Nov 2012, 20:10 - modificato 1 volta.
Robertone
Robertone
Capo Cazzaro
Capo Cazzaro

Messaggi : 8195
Data d'iscrizione : 22.09.09

Torna in alto Andare in basso

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Empty Re: Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero)

Messaggio  mimmo Mar 20 Nov 2012, 20:29

troppo bravo cheers
mimmo
mimmo
Cazzaro
Cazzaro

Messaggi : 5831
Data d'iscrizione : 20.09.09
Età : 65
Località : RM

http://noebelo.blogspot.com/

Torna in alto Andare in basso

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Empty Re: Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero)

Messaggio  emmeddì Mar 20 Nov 2012, 20:35

... grande Robbè!!! cheers cheers cheers
emmeddì
emmeddì
Capo Cazzaro
Capo Cazzaro

Messaggi : 9537
Data d'iscrizione : 21.09.09
Età : 63
Località : Roma

Torna in alto Andare in basso

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Empty Re: Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero)

Messaggio  Geppo Mar 20 Nov 2012, 21:04

Magico Rob1 applauso

Geppo
Geppo
Cazzaro
Cazzaro

Messaggi : 4122
Data d'iscrizione : 21.09.09
Località : Roma

http://www.ebic.it/Bikers/geppoadventures

Torna in alto Andare in basso

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Empty Re: Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero)

Messaggio  Robertone Mar 20 Nov 2012, 21:05

Esagerati... Embarassed Embarassed Embarassed Embarassed
Robertone
Robertone
Capo Cazzaro
Capo Cazzaro

Messaggi : 8195
Data d'iscrizione : 22.09.09

Torna in alto Andare in basso

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Empty Re: Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero)

Messaggio  marcobrtn Mer 21 Nov 2012, 18:21

Sei il numero 1 senza ombra di dubbio!!!
marcobrtn
marcobrtn
Aspirante Fancazzista
Aspirante Fancazzista

Messaggi : 64
Data d'iscrizione : 13.07.12
Località : Zemanlandia

Torna in alto Andare in basso

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Empty Re: Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero)

Messaggio  Robertone Mar 04 Giu 2013, 10:34

Jack Sparrow ha scritto:

polimero che materiale è???

a robbè...boccole in plastica...ma stiamo scherzando... e cosa ci fai con tutto questo attrito in meno....

"Uppo" questa risposta, per farvi leggere un interessante intervista, riguardo alla plasticaccia ed ai suoi utilizzi: clicca

Il sito della igus.

sottuttoio
Robertone
Robertone
Capo Cazzaro
Capo Cazzaro

Messaggi : 8195
Data d'iscrizione : 22.09.09

Torna in alto Andare in basso

Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero) Empty Re: Sostituzione boccole su ammortizzatore Fox (nuove boccole in polimero)

Messaggio  Jappo Mer 26 Giu 2013, 00:50

Grande Robby!!!!!! =DDDDD Un lavorone DOC!!!! ;D
